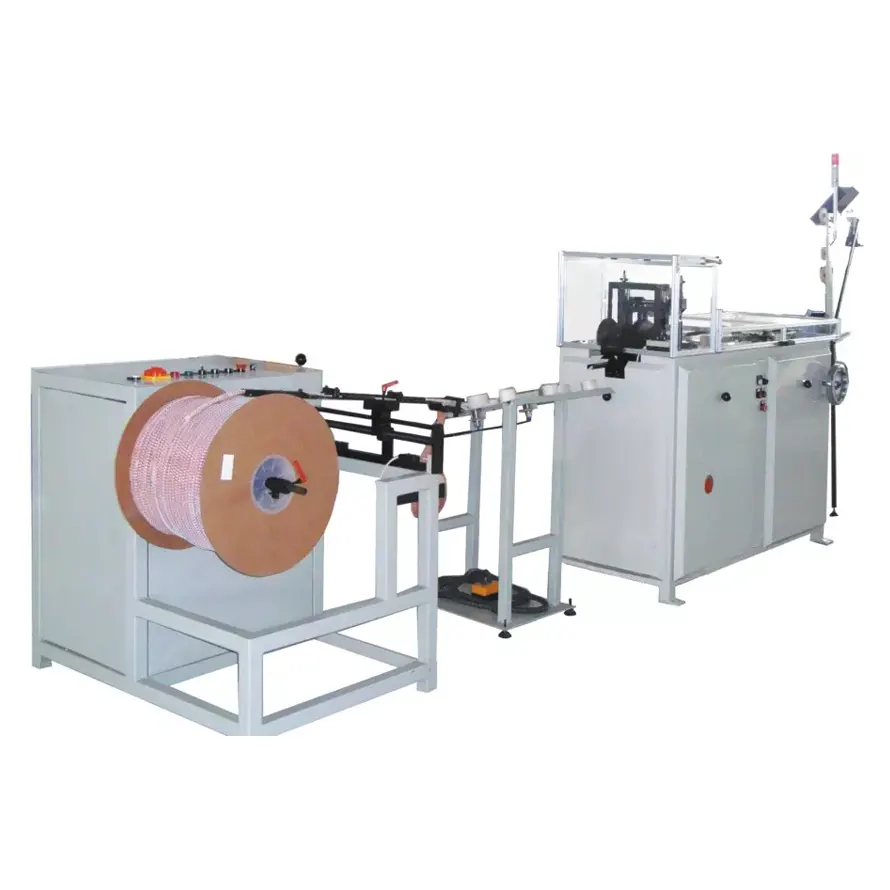

Twin Ring Wire Comb Forming and Binding Machine is van toepassing op nylon gecoate draad, vertinde draad en gegalvaniseerde draad die zich vormt en bindt voor notebook, schrift en kalender.
Twin Ring Wire Comb Forming and Binding Machine is van toepassing op nylon gecoate draad, vertinde draad en gegalvaniseerde draad. Producten van hoge kwaliteit en geen schade aan de gecoate laag van de draad.
Spoelen met verschillende afmetingen in dezelfde spoed kunnen worden geproduceerd door de vormmal te vervangen Nauwkeurige spoed, standaardvorm Betrouwbare werking, hoge veelzijdigheid.

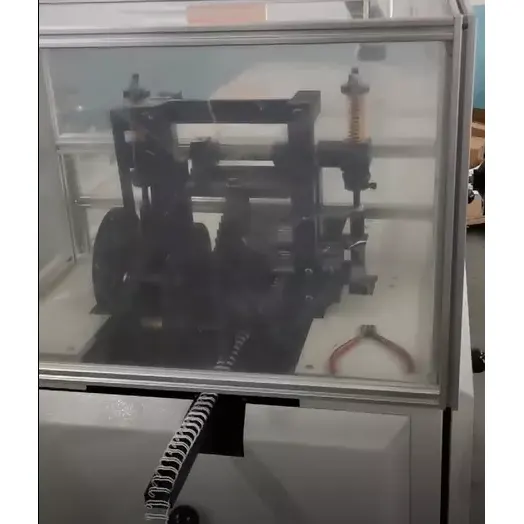

De draad wordt uit een ton of spoel getrokken en elke draai wordt verwijderd door richtrollen, verdere rollen trekken de draad recht en voeren deze naar het eerste vormstation. Een kronkelend kruis en een sterwiel voeren de draad uit tot een zigzaglijn. Via een transportkanaal gaat de zigzagdraad naar het tweede vormstation waar de binding wordt voorgerond en de vorm wordt voltooid. Het verlengde transportkanaal maakt een draaiing van de binding tot 180° mogelijk. Dit is belangrijk voor het individueel oprollen van de bindingselementen. Bij het uitlopen leest een teller het geproduceerde aantal lussen uit.

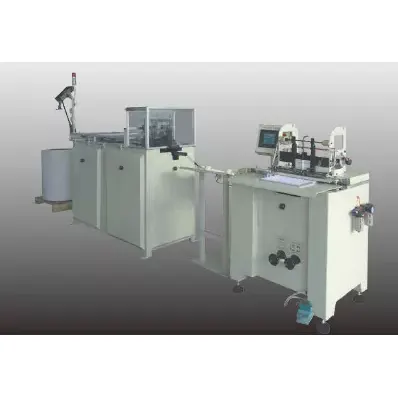

Met dezelfde spoed en met behulp van extra onderdelen, kan de Twin Ring Wire Comb Forming Machine worden aangepast aan verschillende diameters in hetzelfde bereik. Het is ook mogelijk om de voorgevormde draadbinding op speciaal vervaardigde spoelen te spoelen. In dit geval is de wikkelmachine direct verbonden met de vormmachine. Tegelijkertijd wordt een eindloze papieren strook opgerold om de draadbindingen te scheiden.
Maat |
Toonhoogte |
Achtergrond (mm) |
Vertind draad (mm) |
Draad Dia (mm) |
Bindende dikte (mm) |
Bindpagina (bladzijde) |
1/4 |
3:1 |
0.70 |
0.65 |
6.4
|
4.9 |
45 |
5/16 |
3:1 |
0.80
|
0.70
|
7.9 |
6.3 |
60 |
3/8 |
3:1 |
0.80
|
0.75 |
9.5 |
7.9 |
70 |
7/16 |
3:1 |
0.90
|
0.80 |
11.1
|
9.3
|
85 |
1/2 |
3:1 |
0.90
|
0.85 |
12.7 |
10.9 |
100 |
16 september |
2:1 |
1.00
|
0.90
|
14.3 |
12.2
|
120 |
5/8 |
2:1 |
1.10
|
1.00 |
15.9 |
3.4 |
130 |
3/4 |
2:1 |
1.20
|
1.10 |
19.1 |
16.6 |
160 |
7/8 |
2:1 |
1.20
|
1.20
|
22.2 |
19.7 |
190
|
1
|
2:1 |
1.25 |
1.20 |
25.4 |
22.9 |
225 |
11/4 |
2:1 |
1.50
|
1.45 |
31.8 |
27.8 |
270 |
Snelheid |
|
350-550lussen/min |
Totale kracht |
Vormmachine |
0.75Kw |
Totale kracht |
Spoelmachine |
0.37Kw |
Totale kracht |
Snijmachine voor papier |
0.25Kw |
Dimensie |
Vormmachine |
2400*650x1700mm |
Dimensie |
Spoelmachine |
1300*1000*1200mm |
Dimensie |
Snijmachine voor papier |
600x500*1400mm |
